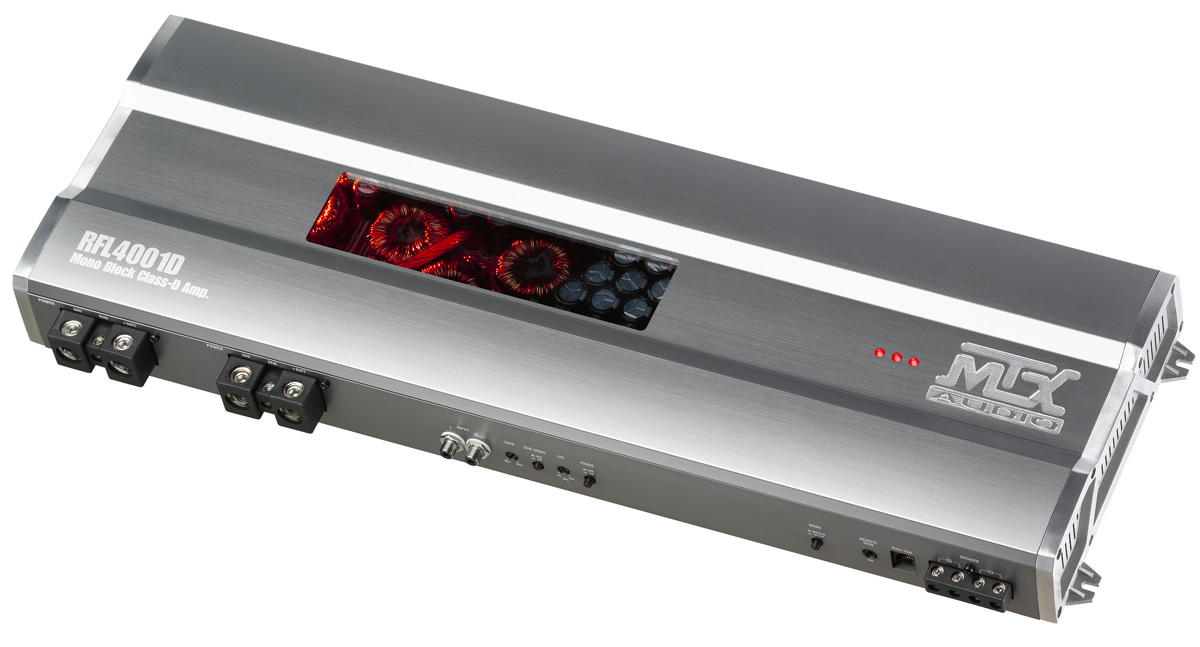

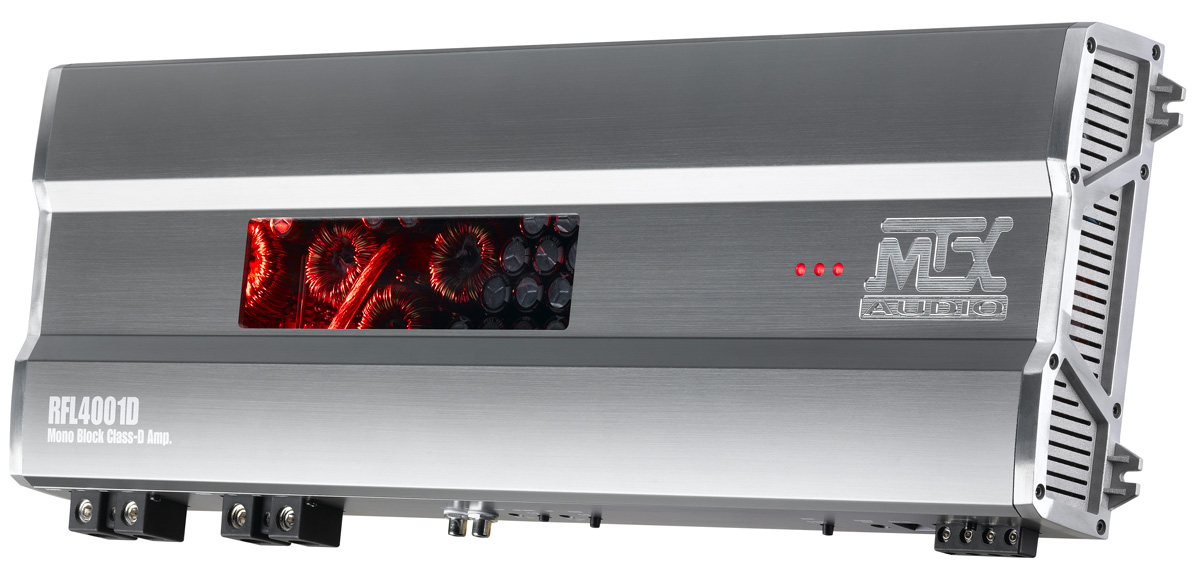

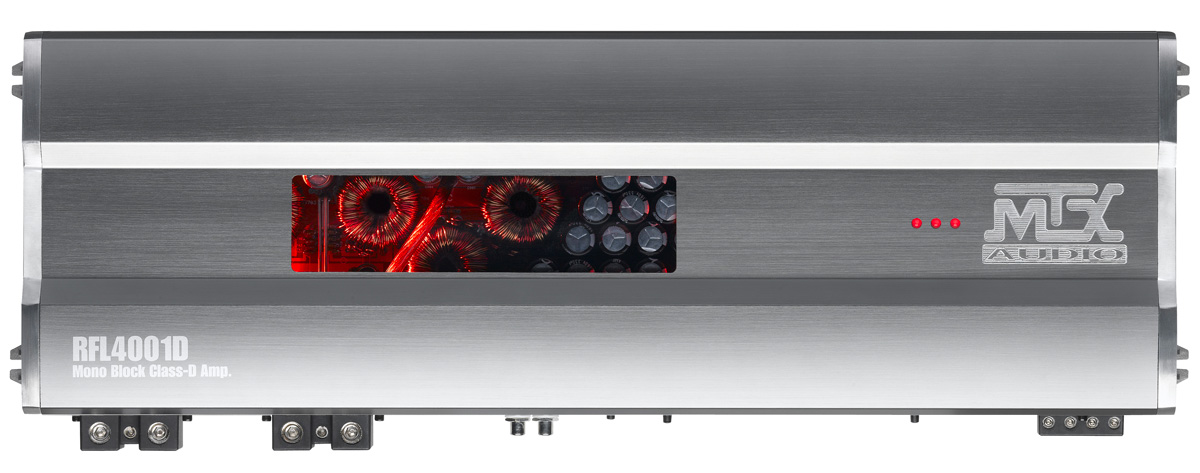

MTX RFL4001D picture

RFL4001D

Flaggschiff Verstärker - Leistung 4000W RMS @1Ω Class-D Mono-Block mit kompletter aktiver Weiche und Brückenmodus

Beschreibung

Der MTX RFL4001D Mono-Blockverstärker ist ein Monster an Leistung. Er ist auf dem neuesten Stand der Technik und Leistung. Er ist der Standard unter den Verstärkern der Marke. Mit mehr als 4000 W RMS in Class-D (sehr hoher Wirkungsgrad) stößt er an die Grenzen der Verstärker, die an eine 12-V-Batterie angeschlossen ist. Um dies zu erreichen, haben wir drei Jahre entwickelt. Wir haben daran gearbeitet, dass die Leistung immer verfügbar ist, dass sie schnell ankommt (superschnelle Anstiegszeit) und dass sie perfekt zu unseren RFL12- und RFL15-Subwoofern passt - sie sind dafür gemacht, zusammenzuarbeiten.
Wir haben mehr als ein Jahr damit verbracht, seinen Betrieb zuverlässig zu gestalten. Außerdem haben wir ihn mit den besten verfügbaren Komponenten ausgestattet. Die Stromversorgung wird von den effizientesten MOSFETs des besten Herstellers, International Rectifier (USA) gestützt. Sie unterstützen jeweils 640A, 175 ° C und es gibt 12 von ihnen !!! Wir haben 6 Transformatoren verwendet, um die Last und die Temperatur zu verteilen. Das sind Qualitätstransformatoren und sie sind besonders effizient (sie heizen also weniger).

Die Energiespeicherung am Ausgang des Netzteils erfolgt durch 23 Kondensatoren (!!!) der Marke Elna (DE) mit geringem Widerstand, also ultraschnell. Sie halten 105 ° C aus, überschreiten aber auch nach 5 Tagen bei voller Leistung nie 60 ° C (Das ist unser Zuverlässigkeitstest ...). In der Endstufe haben wir MOSFETs von International Rectifier verwendet, die jeweils 280 A vertragen ...

Um die korrekte Betriebsbalance des RFL4001D zu überprüfen, überwachten wir ihn mit einer Wärmebildkamera im Wert von $ 35.000. Sie erlaubte uns, die Temperatur jeder Komponente und die Breite/Dicke jeder Leiterbahn auf der Platine zu überwachen. Es war eine mühsame Arbeit, aber dadurch schneidet der MTX RFL4001D viel besser ab als unsere kühnsten Erwartungen ... die natürlich sehr hoch sind.
Der RFL4001D ist der leistungsstärkste Verstärker, der je von MTX gebaut wurde. Kurz gesagt: So etwas haben Sie noch nie gehört. Boom...

Ausstattung

• Wirklich wahnsinnige Leistung.
• Außergewöhnliche Klangqualität dank seines Dämpfungsfaktors, der > 500 ist.
• Hochwertige Komponenten (MOSFET der Marke IRF, der 640A unterstützt).

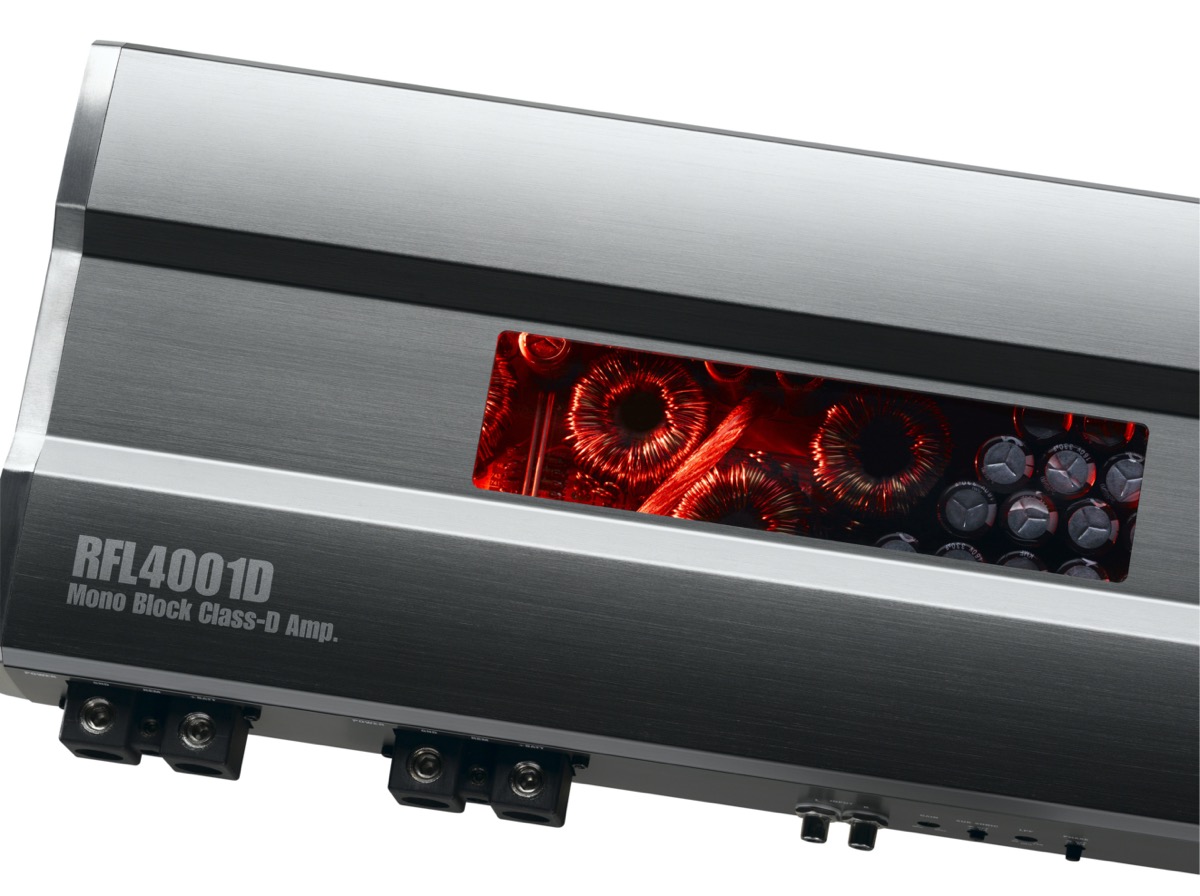

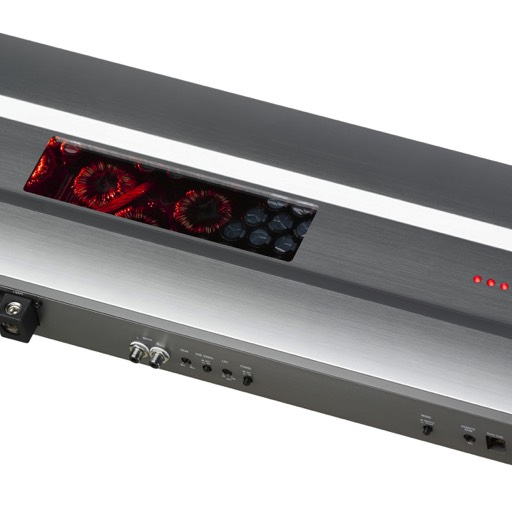

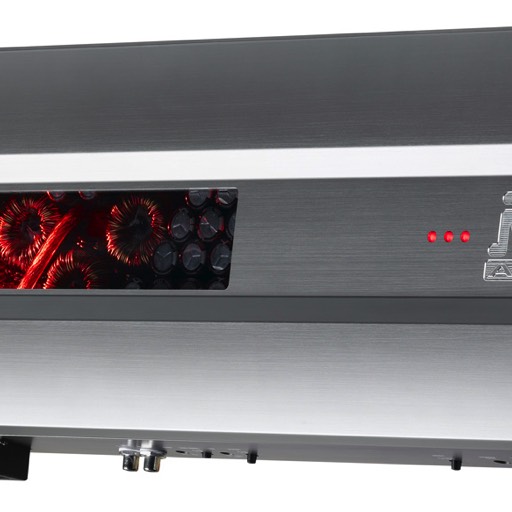

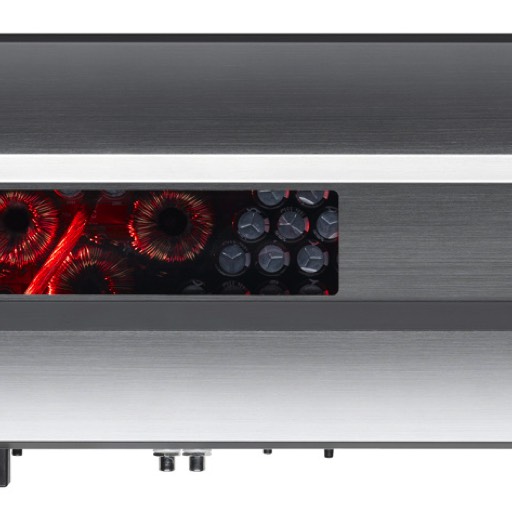

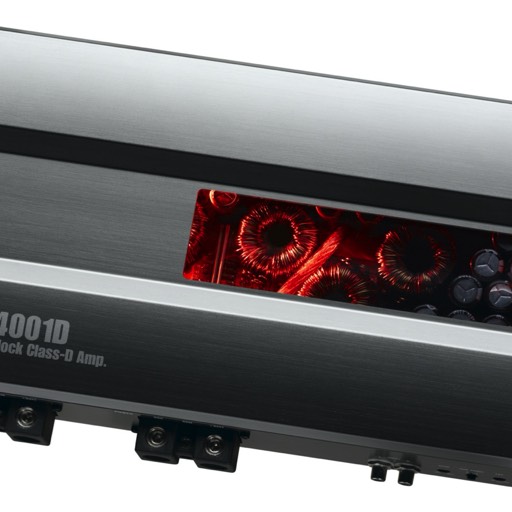

• Aluminium-Konstruktion mit hintergrundbeleuchtetem Fenster, um die Komponenten zu bewundern.
• Kompatible Impedanz 1Ω bis 8Ω für maximale Flexibilität.
• Flexibles und vollständige aktive Weichen mit einstellbarem Subsonic.
- Möglichkeit der Brückung von zwei RFL4001D-Verstärkern (insgesamt 8000 W RMS).

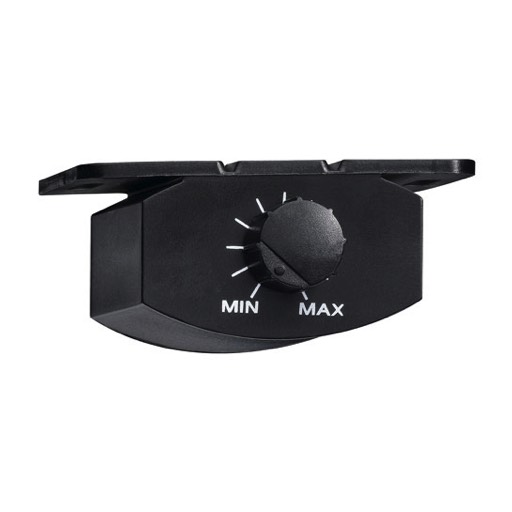

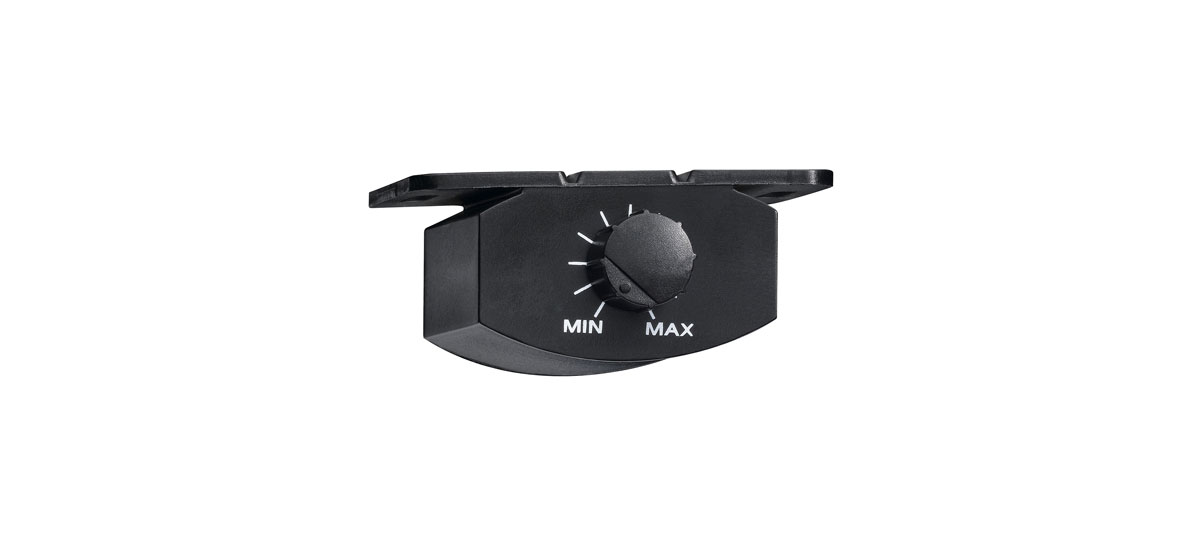

- Inklusive EBC-Pegelfernbedienung
- 4x50mm2 Anschlussklemmen

Technische Daten

• Class-D-Mono-Block 1-Kanal-Verstärker
• CEA2006 zertifizierte Leistung
• 1x 4000 Watt RMS @ 2Ω und THD + N ≤1%
• 1x 2500 Watt RMS im gebrückten Betrieb (Bridge)
• 1x 1500 Watt RMS @ 4Ω und THD + N ≤1%
• Aktive Frequenzweiche
• Tiefpass (LPF) 24dB / Okt variabel von 40Hz bis 180Hz
• Subsonic 24dB / Okt. bei 20Hz
• Signal / Rauschabstand (1 Watt):> 75dB
• Phasenschalter 0 ° oder 180 °
• THD + Rauschen (Verzerrung) (1 Watt): ≤0,1%
• Frequenzgang (± 1dB): 10Hz-150Hz
• RCA-Eingangsempfindlichkeit: 100mV bis 6V
• Abmessungen: 626mm x 204mm x 59mm
• EBC (External Bass Control) enthalten

Vorgeschlagene Systemdiagramme

1xRFL15 - 1xRFL12 - 2xRFL15 - 2xRFL12 - 2xTX815 - 2xTX812 - 4xTX815 - 4xTX812


- Ein Verstärker RFL4001D mit 1 oder 2 Subwoofern RFL12 oder RFL15
- Ein RFL4001D-Verstärker mit 2 oder 4 TX812- oder TX815-Subwoofern
- Für SPL-Wettbewerbe können Sie zwei RFL4001D in Brücke an einem RFL12 oder einem RFL15 verwenden...
- Für die anderen Front- und Rear-Lautsprecher ist der Verstärker RFL4120 perfekt geeignet
- Kabelset: zwei MTX StreetWires ZNX50K-Packs


Dazu passende Komponenten

MTX-Kabelset ZNX50K - RCA-Kabel ZNHD1.2 ZNHD3.2 ZNHD5.2


Begrenzungen

Die Leistung des Verstärkers sollte die des Lautsprechers nicht übersteigen. Sie müssen RMS-Leistungen mit RMS-Leistungen vergleichen. Die Verstärker sollten keiner Feuchtigkeit, übermäßigen Vibration oder hohen Temperaturen ausgesetzt werden.

Achtung

MTX möchte, dass Sie lange Zeit Freude an Ihrem Gehör haben. Übermäßige Belastung durch hohe Lautstärken kann Ihr Gehör schädigen. Das Arbeitsministerium der Vereinigten Staaten empfiehlt, die folgenden Empfehlungen nicht zu überschreiten:
90db : maximal 8 Stunden / Tag
92dB : maximal 6 Stunden / Tag
95db : maximal 4 Stunden / Tag
97db : maximal 3 Stunden / Tag
100db : maximal 2 Stunden / Tag
102db : maximal 90 Minuten / Tag
105db : maximal 60 Minuten / Tag
110db : maximal 30 Minuten / Tag
115db : maximal weniger als 15 Minuten / Tag
120db : unmittelbare Gefahr, 0 Minuten / Tag
