RFL15

38cm 15" 3500W RMS 2Ω Subwoofer mit Ø100mm 4" Einzelschwingspule, 14Kg Magnetstruktur, Aluminiumkorb und 35mm Frontplatte

Beschreibung

Der Subwoofer MTX RFL15 ist der würdige Erbe einer Reihe von extremen Subwoofern. Im Jahr 2002 der RFL152 mit mehreren SPL-Rekorden, 2005 der Jackhammer22 (Pimp My Ride), der größte und schwerste Subwoofer, der je vermarktet wurde (165 kg Durchmesser 56 cm), 2005 der Jackhammer24, der größte quadratische Subwoofer, der je vermarktet wurde ... Der RFL15 übertrifft alle seine Vorfahren ... Er ist der allerbeste. Keine einzige Technologie ist von ihm verschont geblieben. Die besten Materialien sind um seine Wiege versammelt!
- Gigantische Magnetstruktur mit mehr als 14 kg Strontium ... Vielleicht die größte auf dem Markt.
- Chassis im reinsten MTX T8000-Stil, aber ultra-verstärkt. Das Original-Chassis des T8000 wiegt 1200g. Das des RFL übersteigt 3200g... Alle hohlen Teile sind gefüllt, alle "Arme" des Rahmens haben ihr Volumen verdoppelt.
- Frontpolplatte 35mm dick (Bei den älteren T9500s wurden 8mm gemessen ...). Das ist nötig, um den enormen magnetischen Fluss, der durch den Magneten erzeugt wird, durchzulassen und die Spule zu steuern, wie es kein anderer Subwoofer kann.
- 35mm dicke hintere Polplatte.
- Spulenträger mit 4 "(100mm) Durchmesser vom Typ BASV.
- 4-Lagen-Spule für extreme Belastbarkeit.
- Flachdraht, um den Luftspalt besser auszufüllen und eine bessere Reaktivität zu erzielen.
- Aluminiumdraht (für das Gewicht), beschichtet mit Kupfer (zum Durchlassen der Intensität) vom Typ CCAR.
- Der Lack, der den Draht von der Spule isoliert, unterstützt 280 ° C.
- Doppelt verschraubte Nomex-Spinne für leichteren Austausch und präzisere Montage.
- Papiermembran mit ultraharter Glasfaser-Staubschutzkalotte.
- Aufhängung für einen Hub von über 90 mm.
- Membrane und Aufhängung mit doppelter Naht aus rotem Faden.
- Einzelne Spule mit 2Ω Impedanz, die einfacher anzuschließen und zu konfigurieren ist.
- Symmetrische Anschlussklemmen für 10mm2 Kabel.
- Kabelanschlussklemmen - doppelt auf die Zentrier-Spinne genäht.

Das Gewicht des RFL15 erreicht 38 kg. Er wird in einer Holzkiste geliefert, da ein Karton nicht ausreichen würde. Sie benötigen eine Sackkarre oder einen Gabelhubwagen, um ihn zu bewegen. Seine Parameter sind für den Einsatz in Bassreflexkisten optimiert.
Er ist so gebaut, dass er Musik mit einem sehr hohen Schallpegel, mit Kraft und einer Fülle von Empfindungen wiedergibt. RFL steht für "Really Fu...g Loud"!
Willkommen in der extremen Welt, wirklich!

Ausstattung

• Superwoofer mit sehr hoher Leistung
• Gesamtgewicht: 36Kg
• Lieferung in einer Holzkiste
• 14Kg Magnetstruktur
• 3,2Kg superverstärkter Aluminium-Korb
• 4" BASV-Schwingspulenträger aus schwarzem Aluminium für sehr hohe Temperaturen
• 280°c CCAW Schwingspulendraht (Kupferkaschierter Aluminiumdraht)
• Doppelte Zentrierspinne, für extreme Zuverlässigkeit mit dem Korb verschraubt
• 35 mm Front Polplatte für einen enormen Magnetspalt
• 35mm Hintere Polplatte
• Schwingspule mit doppeltem Kühlsystem
• Ersatz-Recone-Kits verfügbar

Technische Daten

• Durchmesser: 38cm 15"
• Maximale Belastbarkeit: 10500W
• RMS-Belastbarkeit: 3500W
• Wirkungsgrad: 92,0dB/2,83v/1m
• Impedanz: 2Ω (Eine Schwingspule)
• Schwingspulen-Durchmesser: 4"
• BL Faktor: 26
• Frequenzgang: 26Hz - 500Hz
• Tiefe: 24,5 cm
• Gewicht: 38Kg

Parameter

• Fs : 32 Hz
• Mms : 383 grams
• Re : 2 Ω
• Cms : 0,06 mm/N
• Z : 2 Ω
• Bl : 26 N/A
• Qms : 5,81
• Sd : cm2
• Qes : 0,44
• Vd : liter
• Qts : 0,41
• Xmax mechanical : 47,5mm
• Xmax : 15,0mm
• Vas : 59,7 liters
• SPL 2,83V/1m : 92,0 dB
• Prms : 3500 Watts

Achtung

MTX möchte, dass Sie lange Zeit Freude an Ihrem Gehör haben. Übermäßige Belastung durch hohe Lautstärken kann Ihr Gehör schädigen. Das Arbeitsministerium der Vereinigten Staaten empfiehlt, die folgenden Empfehlungen nicht zu überschreiten:
90db : maximal 8 Stunden / Tag
92dB : maximal 6 Stunden / Tag
95db : maximal 4 Stunden / Tag
97db : maximal 3 Stunden / Tag
100db : maximal 2 Stunden / Tag
102db : maximal 90 Minuten / Tag
105db : maximal 60 Minuten / Tag
110db : maximal 30 Minuten / Tag
115db : maximal weniger als 15 Minuten / Tag
120db : unmittelbare Gefahr, 0 Minuten / Tag

Wie man den RFL15 einsetzt

Empfohlener Verstärker: MTX RFL4001D


#1. Ein RFL4001D Verstärker lässt sich perfekt mit einem RFL15 Subwoofer (2Ω) verbinden.


#2. Ein RFL4001D Verstärker lässt sich perfekt mit zwei RFL15 Subwoofern (1Ω) verbinden.


#3. Für SPL-Wettbewerbe ist es möglich, zwei RFL4001D im Brückenmodus an einem RFL15 (2Ω) zu verwenden.

RFL15 empfohlenes Gehäuse


  • Bassreflexgehäuse
  • Fb = 34Hz
  • Dicke Holz = 25mm
  • Externe Abmessungen = 65.1x48.0x44.0cm

  • Externes Volumen = 137.5 Liter
  • Nettovolumen intern = 100.3 Liter
  • Ladevolumen = 80.0 Liter

  • Anzahl Rohre = 2
  • Rohrdurchmesser = 100mm Aeroport
  • Rohrlänge = 32.6cm

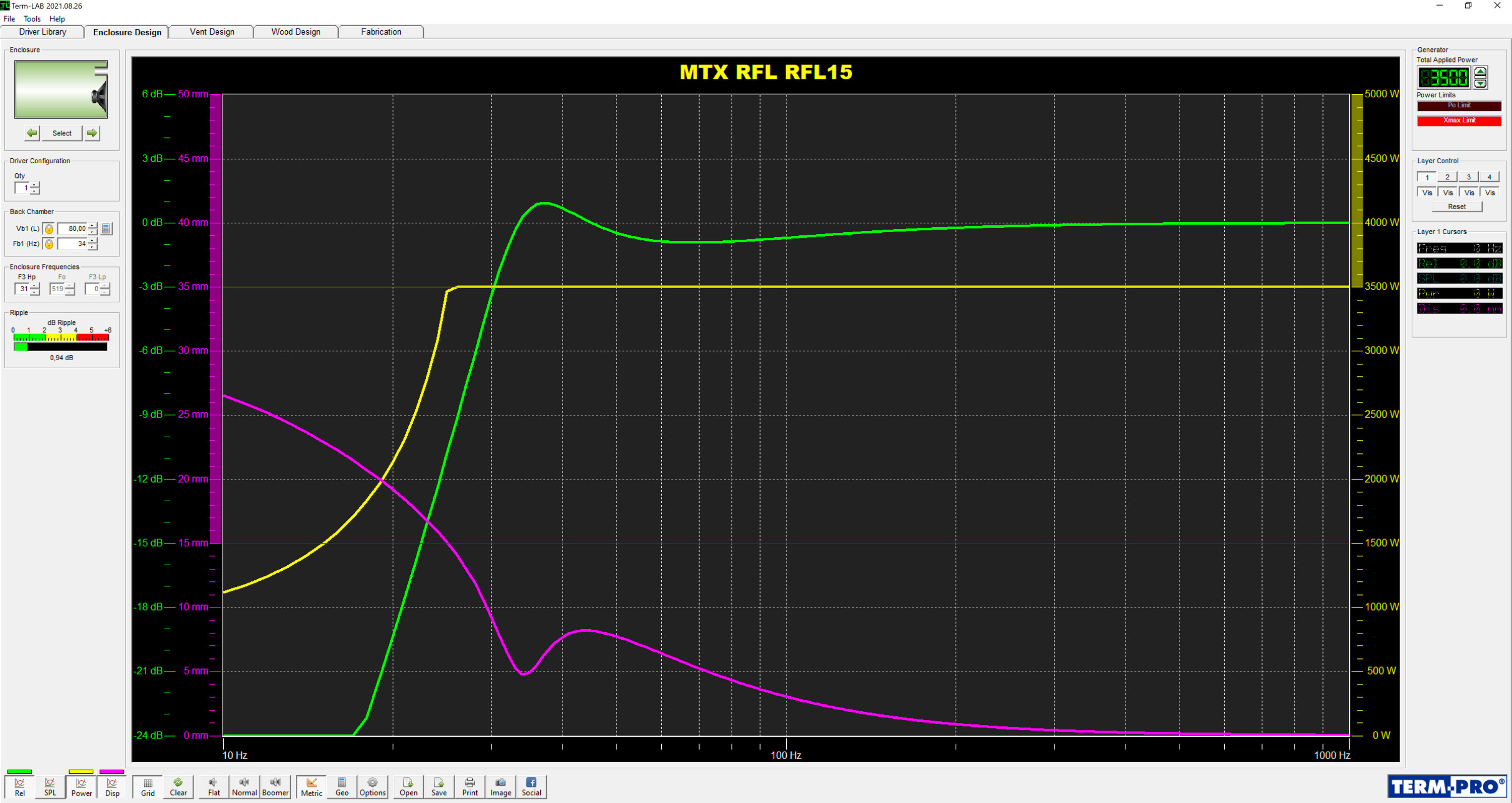

  •  Frequency response, cone displacement

    Frequency response, cone displacement

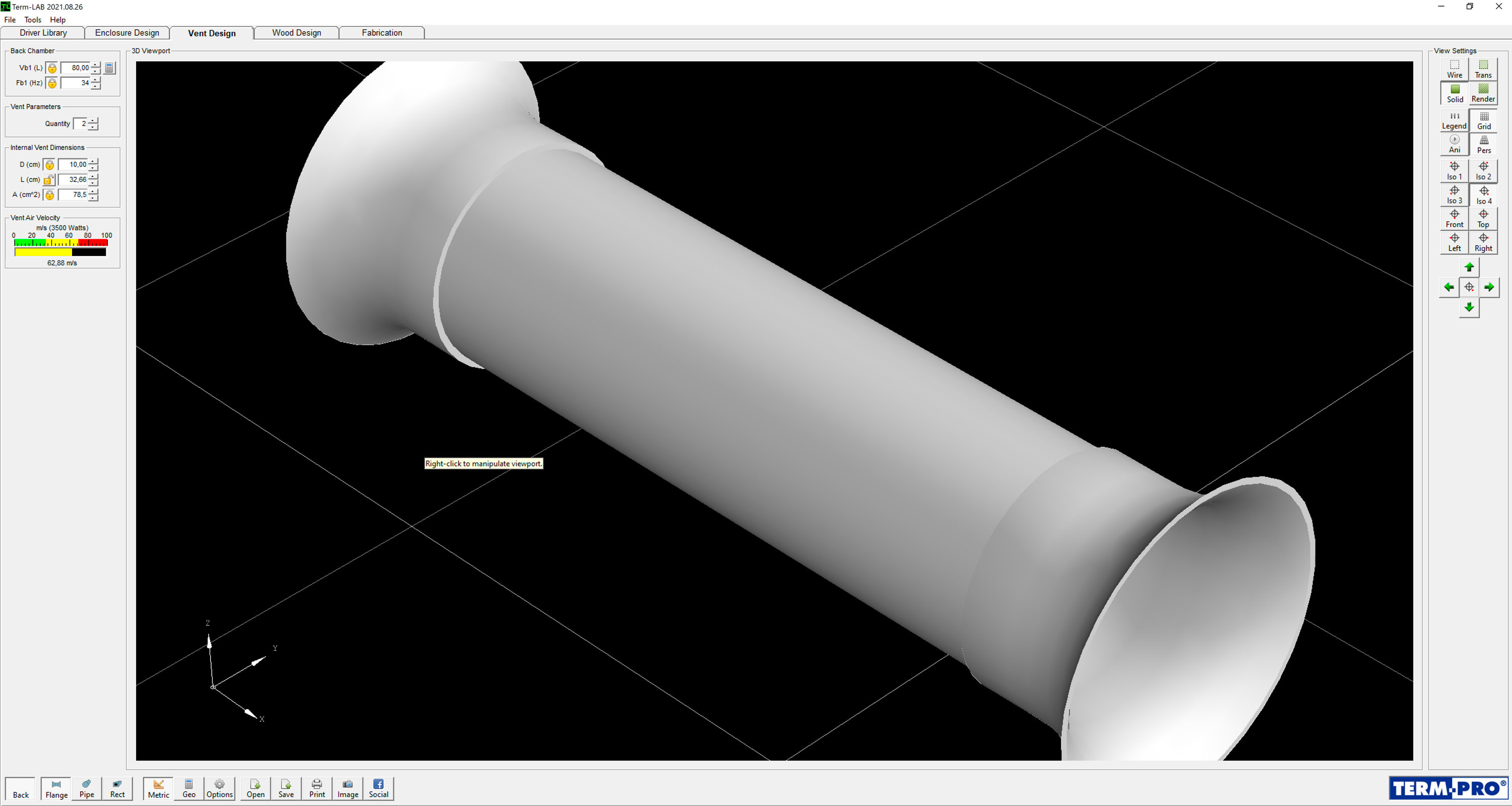

  •  Vent(s) dimensions

    Vent(s) dimensions

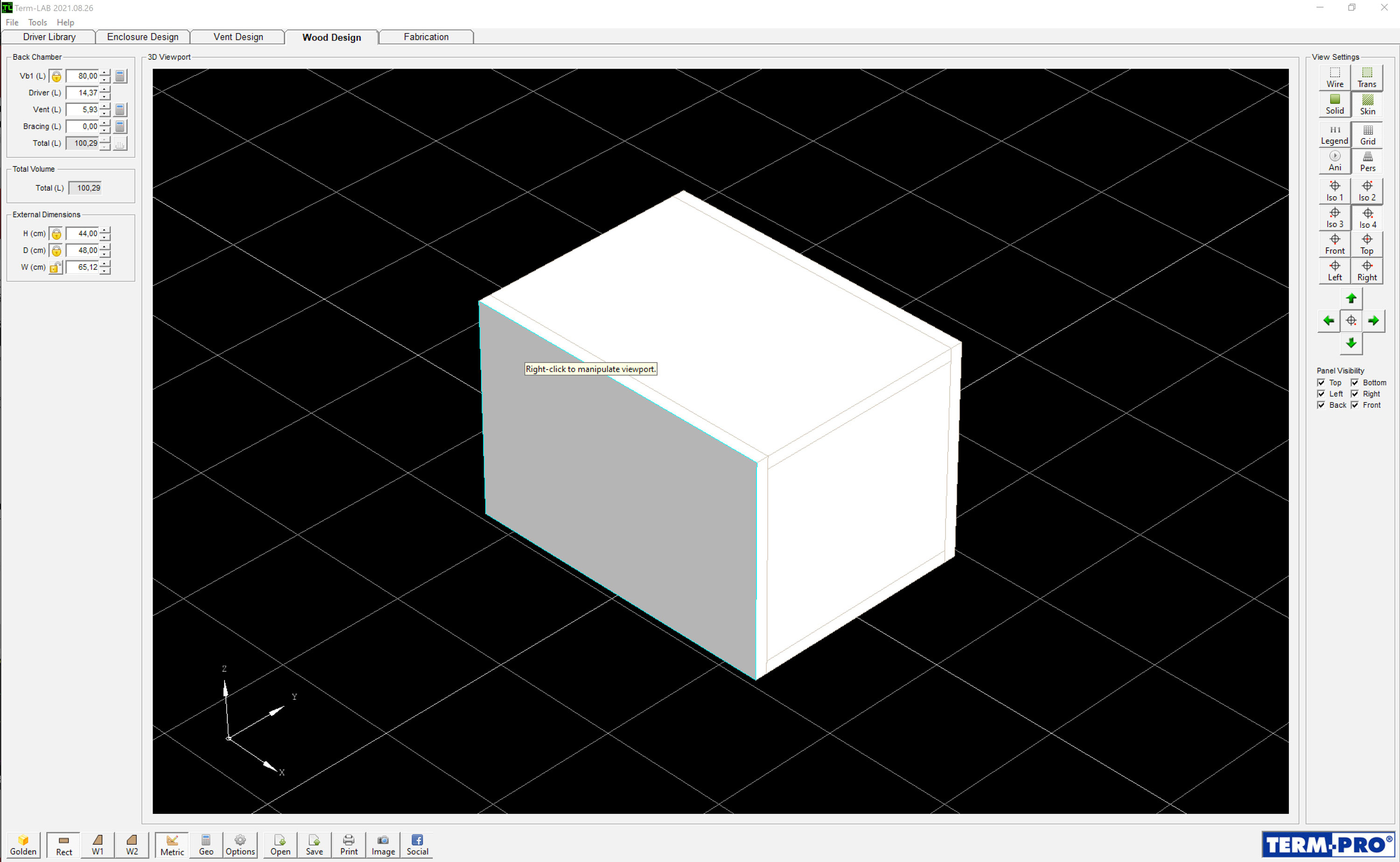

  •  Box dimensions

    Box dimensions

RFL15 Abmessungen
